El desbarbado en la fabricación de herramientas trabaja en piezas que se resisten: acero endurecido a HRC 62 y carburo que desafía cualquier abrasivo lo suficientemente descuidado como para tocarlo. Las rebabas dejadas por el rectificado y el fresado se sitúan directamente en la arista de corte, donde una pasada de remoción incorrecta cambia la vida útil de la herramienta en un cuarenta por ciento. Por lo tanto, el desbarbado en la fabricación de herramientas se inspira menos en el acabado metálico general y más en la física del rectificado de precisión.
Qué hace que las herramientas endurecidas sean un problema diferente
Las piezas blandas perdonan. Una rebaba en un mango de zinc desaparece en una pasada de rueda, y nadie mide la microgeometría. Las herramientas endurecidas no perdonan nada.
Primero, la dureza invierte la relación abrasiva. A HRC 60 o más, la pieza desgasta la rueda más rápido que la rueda desgasta la pieza. Cada elección de parámetro debe respetar esa inversión o la vida de la banda se colapsa.
En segundo lugar, las rebabas en las herramientas son a menudo geometría portadora de carga. La propia arista es el producto, por lo que eliminar una rebaba puede significar eliminar rendimiento si el proceso no puede distinguir entre rebaba y arista.
En tercer lugar, el daño térmico es implacable. La quemadura por rectificado en una arista de corte endurecida crea una capa suavizada que falla en servicio, y la falla llega al husillo del cliente, no a tu banco de inspección.
Una taxonomía de rebabas para herramientas de corte
No todas las rebabas de herramientas son iguales. Clasificarlas por mecanismo de formación apunta directamente al método correcto de remoción.
| Tipo de rebaba | Dónde se forma | Por qué importa |
|---|---|---|
| Rebaba de Poisson | Aristas de la fresa después del rectificado | Aplastamiento lateral del material, se rompe en el corte |
| Rebaba de rodadura | Cara de salida de la broca, extremos de ranura | Chips y golpes en la pieza de trabajo |
| Rebaba de desgarro | Planos del vástago fresado | El borde áspero aumenta la fricción en el portaherramientas |
| Escama de corte | Cara de separación de la barra | Dejado por el serrado, interfiere con el datum de rectificado |
| Recocido térmico | Cavidades por EDM | Capa frágil, astillas en servicio |
Las escamas de vuelco y desgarro responden al cepillado mecánico. Las escamas de Poisson a menudo necesitan micro-fresado porque el material comprimido queda al ras con el plano del borde. El recocido térmico requiere la eliminación abrasiva de la capa misma, no solo del bulto.

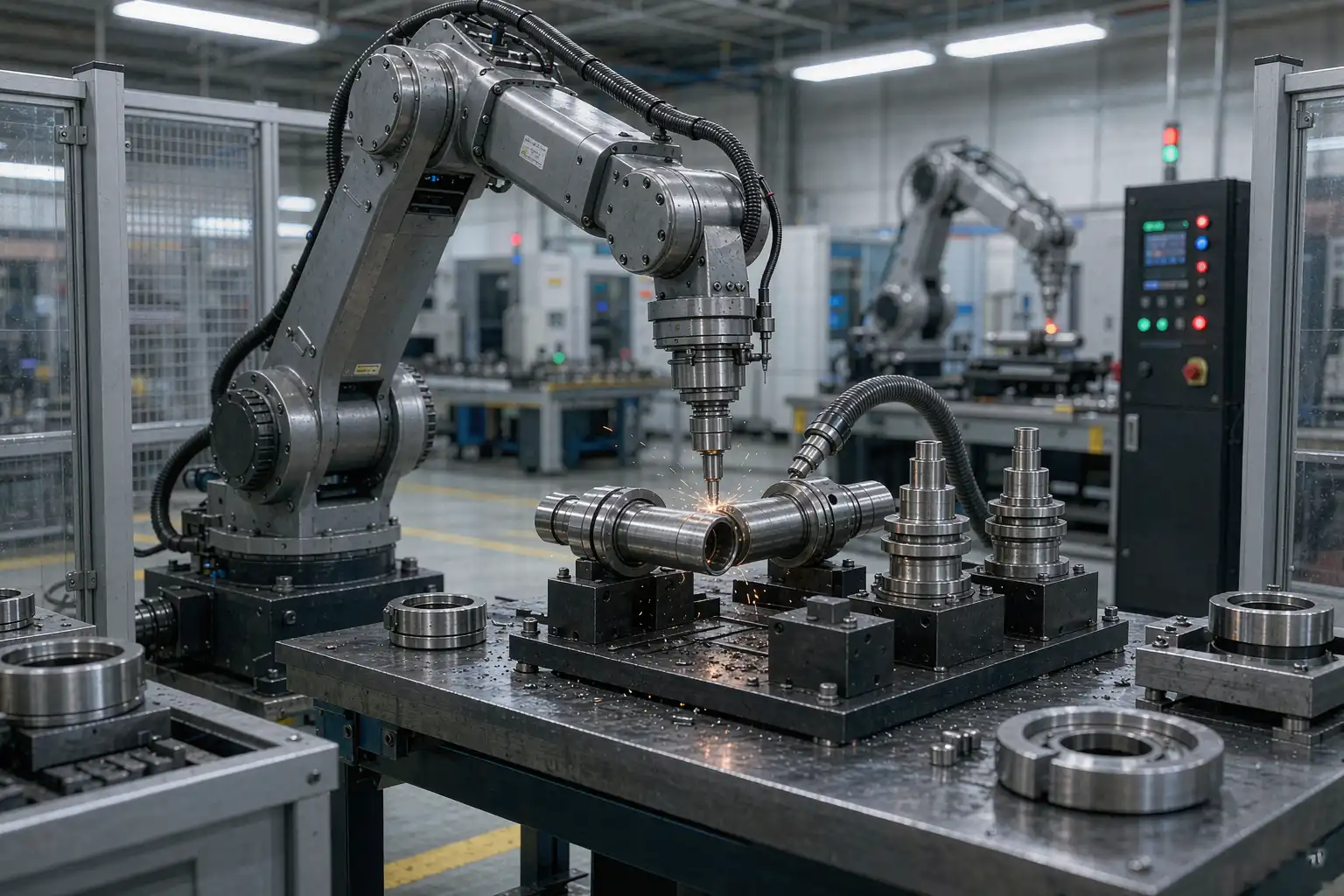

Método Uno: Rectificado con banda y rueda robótica
Las células robóticas con estaciones de banda y rueda forman la columna vertebral del acabado automatizado de herramientas. El robot presenta la herramienta al abrasivo en ángulos, fuerzas y tiempos de contacto programados.
El rectificado con banda es adecuado para superficies de vástago, mezcla de estrías y limpieza de la cara de separación. El rectificado con rueda llega a las ranuras y detrás de los hombros donde las bandas no pueden seguir.
El núcleo técnico es el control de fuerza ajustado para materiales duros. Las fuerzas de contacto son menores que en trabajos de fundición — de cinco a quince newtons — porque la eliminación de material por pasada debe ser mínima para proteger el borde y el abrasivo.
Por lo tanto, la estructura del ciclo compensa con pasadas y precisión: seis pasadas ligeras superan a dos pesadas tanto en calidad del borde como en economía de la banda.
Método Dos: Desbarbado con cepillo
Cepillos — de nylon abrasivo, de alambre o compuestos — se conforman a la geometría y eliminan las escamas sin tocar significativamente el radio del borde. Para trabajos en herramientas, son excelentes en los bordes de las estrías y en los agujeros transversales.
El cepillado respeta el borde porque la presión de las cerdas se distribuye sobre el área de contacto en lugar de concentrarse en una línea. La desventaja es el tiempo de ciclo: el cepillado es más lento por pieza que las pasadas con banda.
Los cepillos de nylon impregnados con diamantes aportan la dureza necesaria para el carburo. Las cerdas estándar de óxido de aluminio cortan acero endurecido de manera aceptable, pero resbalan en el carburo sin hacer nada útil.
Método Tres: Métodos abrasivos de flujo y térmicos
El mecanizado por flujo abrasivo impulsa un medio cargado a través de pasajes restringidos. En herramientas, elimina las escamas internas de los orificios de refrigerante que ninguna herramienta externa puede alcanzar, y lo hace con control del radio del borde que el cepillado no puede igualar en los agujeros internos.
El desbarbado térmico elimina las rebabas en una cámara de combustión. Llega a cada borde simultáneamente, lo que conviene a herramientas pequeñas de alto volumen, pero deja una superficie adyacente a la recocido que algunas especificaciones requieren volver a procesar.
Ambos métodos agrupan las piezas en lotes, por lo que encajan mejor detrás de una celda de rectificado robótica que primero maneja la geometría externa. La secuencia — rectificado, cepillado, luego procesamiento por lotes de los internos — aparece repetidamente en plantas de herramientas bien gestionadas.
La Comparación de Métodos
Elegir por característica supera a elegir un método para toda la herramienta. La tabla a continuación relaciona los métodos con las características donde ganan técnicamente, no solo económicamente.
| Método | Seguridad en los bordes | Alcance de la geometría | Adecuación al carburo | Mejor ajuste por característica |
|---|---|---|---|---|
| Rectificado con banda robótica | Medio | Solo externo | Moderado | Manguitos, fresas, caras de separación |
| Rectificado con rueda robótica | Medio-alto | Externo, estrías | Moderado | Forma externa compleja |
| Cepillo de diamante | Alto | Bordes, orificios transversales | Alto | Bordes de fresas, perforaciones |
| Flujo abrasivo | Alto | Solo interno | Alto | Orificios de refrigerante, taladros |
| Térmico | Medio | Bordes universales | Moderado | Herramientas pequeñas de alto volumen |
Mecánica de control de fuerza en piezas duras
El control de fuerza en herramientas endurecidas opera en una ventana más estrecha que el acabado general. Empujar demasiado fuerte y llegan juntas tres fallos: astillado del filo, daño térmico y desgaste acelerado de la rueda.
La propia ventana se desplaza con la condición del abrasivo. Una banda nueva a ocho newtons elimina material de manera diferente que la misma banda después de doscientos piezas. El control de fuerza en bucle cerrado con compensación por desgaste mantiene constante la tasa de remoción en lugar de dejar que disminuya silenciosamente.
El tiempo de contacto reemplaza la presión como la palanca principal de remoción. Programar seis pasadas cortas con inspección entre ellas, en lugar de dos pasadas largas con fe, en piezas duras, cada vez.
Capacidad del robot de rectificado CNC en este contexto significa exactamente esto: fuerza en bucle cerrado, compensación por desgaste y medición en proceso que juntas mantienen una repetibilidad a nivel de micrones.
Preparación de bordes como tarea de acabado
La geometría moderna de herramientas trata el radio del filo como una especificación, no como un subproducto. El honing — redondear deliberadamente el filo de corte entre diez y treinta micrones — a menudo duplica la vida útil de la herramienta en cortes interrumpidos.
Por lo tanto, la celda de acabado debe a veces añadir un radio controlado, no solo eliminar rebabas. El honing cepillado con medios de diamante alcanza la banda común de diez a veinte micrones con una repetibilidad estricta.
La especificación importa porque un filo sobre-honado corta mal mientras que un filo sub-honado astilla. Medir el radio — con estilómetro o visión — pertenece a la celda, no a una cola de laboratorio downstream.
Las plantas que tratan el honing como una idea secundaria promedian ambos modos de fallo en un lote. Las plantas que lo controlan envían herramientas cuyas cifras de vida se agrupan estrechamente.
Economía del desgaste de herramientas en piezas duras
La economía abrasiva en herramientas endurecidas sigue una aritmética brutal. La tabla muestra la estructura de costos que una celda debe gestionar, usando cifras típicas de volumen medio.
| Elemento de costo | Conductor | Palanca de control |
|---|---|---|
| Correas/ruedas de diamante | Porcentaje de carburo en la mezcla | Conteo de pases, ventana de fuerza |
| Medios de cepillado | Minutos de ciclo | Enrutamiento basado en funciones |
| Chatarra de chips de borde | Sobrecarga de fuerza | Control de fuerza en circuito cerrado |
| Reparación por quemado | Tiempo de contacto | Programación de múltiples pases |
Observa qué domina: chatarra y retrabajo, no consumibles. Una celda que ahorra cinturones realizando pases agresivos recupera los ahorros en tasas de chatarra. La economía recompensa la suavidad.
La cadena de tolerancias y medición
El acabado de herramientas se sitúa al final de la cadena de tolerancias, después de que el tratamiento térmico ya ha desplazado las dimensiones. La celda de acabado hereda esa distorsión y no debe añadir la suya.
La estrategia de datum decide el éxito. Muele desde los mismos datums que utilizó el departamento de rectificado de herramientas, o el pase de acabado roba la concentricidad que el rectificador construyó cuidadosamente.
La medición en proceso cierra el ciclo. Mide el diámetro del vástago y la profundidad de la fresa antes del contacto abrasivo, permite que el programa compense y la dispersión del lote se reduzca por sí misma.
Las verificaciones CMM basadas en muestras todavía pertenecen a la etapa posterior, pero como verificación en lugar de control. Cuando la celda se corrige a sí misma, el laboratorio encuentra menos sorpresas y libera lotes más rápido.
Integración con la línea de rectificado de herramientas
El desbarbado y el acabado se integran mejor cuando se planifican con el departamento de rectificado, no después. Datos de referencia compartidos, numeración de programas compartida y portadores de piezas compartidos eliminan toda una clase de errores de manejo.
La distribución de la celda sigue el flujo de herramientas: rectificar, lavar, desbarbar y afilar, lavado final, medición, recubrimiento. Los buffers entre rectificado y desbarbado absorben desajustes de ciclo sin acumulaciones de inventario por parte del operador.
Rectificado robótico de alta mezcla y bajo volumen aborda directamente el desafío del lote, y los catálogos de herramientas son la definición de alta mezcla: cientos de diámetros, longitudes y conteos de flautas a través de una sola celda.
Tomando prestado de sectores adyacentes
Los fabricantes de herramientas pueden acortar las curvas de aprendizaje tomando prácticas probadas de industrias vecinas. Soluciones de desbarbado para automoción demuestran la disciplina de enrutamiento de familias de piezas que necesitan los catálogos de herramientas.
La lógica familiar se transfiere exactamente: agrupar herramientas por clase de geometría, dedicar fijaciones y programas por clase, y programar por bloques familiares en lugar de dispersar cambios a lo largo del día.
Modos comunes de fallo y sus firmas
El acabado en materiales duros falla en patrones reconocibles. Los agrupamientos de astillado en los bordes en las transiciones del programa, apuntando a pasos de fuerza en lugar de rampas constantes.
Las marcas de quemaduras siguen el abuso del tiempo de contacto — generalmente un programa de pasada única heredado de una era de piezas blandas. Los vástagos ondulados indican una desajuste en el avance y rotación en la estación de giro.
Vida útil errática de la herramienta en el cliente, sin defectos detectables en banco, generalmente se debe a variaciones no medidas en el radio del filo. La celda era consistente; la especificación simplemente no existía.
Donde la disciplina paga
El desbarbado en la fabricación de herramientas recompensa el diseño de procesos respetuoso con la física. Clasificar rebabas, emparejar métodos por característica, realizar controles de fuerza en múltiples pasadas ligeras y medir el filo como una dimensión.
Las plantas que adoptan la disciplina reportan tasas de desecho por debajo del uno por ciento en líneas endurecidas y quejas de vida útil de herramientas por parte del cliente que se convierten en testimonios de vida útil de herramientas.
El patrón se repite en todos los tamaños: la disciplina escala desde microbrocas de tres milímetros hasta stock de sierra de banda sin cambiar sus principios, solo sus fijaciones.
Inicie la conversión con la familia de herramientas con mayor tasa de desecho. Demuestre primero la ventana de fuerza y el ciclo de medición allí. Luego extienda los mismos programas y disciplina a través de toda la familia del catálogo, y la precisión se compensa silenciosamente en toda la línea.
El filo de corte es el producto. Termínalo como tal, y cada parte interesada en la cadena — recubridor, distribuidor, usuario final — hereda la precisión.
Consulte con su equipo de calidad antes de cambiar un proceso aprobado.
