Seleccionar una desbarbadora para su fundición es una decisión de capital con consecuencias a varios años. En una encuesta reciente a fundidores de metal de Norteamérica, el desbarbado y acabado se clasificó como su principal cuello de botella [1]. Sin embargo, muchas fundiciones todavía dependen de amoladoras angulares y mano de obra manual para un proceso que puede y debe automatizarse.

Esta guía se basa en 15 años de experiencia práctica en acabado de fundición en operaciones de fundición de hierro gris, hierro dúctil, acero y aluminio. Cubre ocho tecnologías de desbarbado, un marco de selección estructurado de seis factores, cálculos de ROI reales de instalaciones de fundición reales y las preguntas de diligencia debida que separan una buena inversión de un error costoso.

Comprensión de los desafíos del desbarbado en fundición

A diferencia de las piezas mecanizadas donde las rebabas son relativamente predecibles en tamaño y ubicación, las piezas fundidas presentan un desafío mucho más variable. La superficie en bruto, particularmente la piel exterior, es más dura y abrasiva que el material interior, lo que acelera el desgaste de la herramienta [2]. Los cinco tipos de rebabas más comunes en piezas fundidas:

• Rebaba en línea de separación – la fina aleta de metal donde se unen las mitades del molde. El grosor varía con el desgaste del molde, la presión de sujeción y la temperatura del metal.
• Restos de alimentador – tocones duros e irregulares que quedan después de la eliminación del mazarote. Estos son a menudo los más difíciles de desbarbar mecánicamente.
• Rebabas de tapón de machos – exceso de metal en los puntos de ubicación del macho, a menudo en áreas empotradas inaccesibles para máquinas de cinta.
• Restos de bebederos – los restos del sistema de canal/bebedero. Típicamente localizados pero pueden ser grandes con una sección transversal de más de 5 mm.
• Bordes afilados generales – peligros para la seguridad que deben ser redondeados a R 0.1 a 0.5 mm según las directrices de OSHA e ISO 12100.

La visión crítica: el grosor, la ubicación y la dureza de las rebabas varían dentro de un mismo lote debido al deterioro del molde, fluctuaciones en la temperatura de vertido y variabilidad en la arena/núcleo. Cualquier solución de desbarbado debe acomodar esta variación o correr el riesgo de sobrecortar material bueno en una pieza mientras se pasa por alto el reborde en la siguiente.

Los datos de la industria de la Sociedad Americana de Fundiciones (AFS) indican que las operaciones de acabado representan del 15 al 30% del costo total de la fundición, siendo el desbarbado solo entre el 5 y el 12% dependiendo de la complejidad de la pieza.3Eso es un centro de costos que vale la pena optimizar.

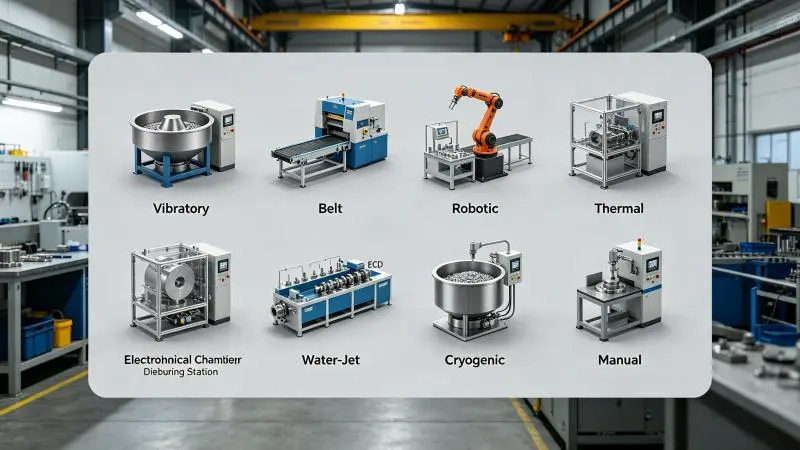

8 Tipos de Máquinas de Desbarbado para Fundiciones

No toda tecnología de desbarbado se transfiere bien del mecanizado general al trabajo en fundiciones. A continuación, las ocho que han demostrado ser efectivas en operaciones reales de fundición, clasificadas aproximadamente por tasa de adopción.

1. Máquinas Vibratorias / de Tumbado

La tecnología de desbarbado más ampliamente adoptada en fundiciones a nivel mundial. Las piezas y el medio abrasivo se cargan en un recipiente o cuba revestido de poliuretano. Una masa excéntrica vibra el conjunto, creando una acción de fregado tridimensional que elimina las rebabas y suaviza las superficies.

• Mejor para: Fundiciones pequeñas a medianas (menos de 20 cm / 8 kg) en volúmenes medios a altos (5K a 200K piezas/año)
• Materiales: Acero, hierro dúctil, hierro gris, aluminio, latón, zinc
• Tiempo de ciclo: 15 a 60 minutos por lote (procesamiento por lotes)
• Pros: Bajo costo laboral, resultados consistentes en lotes, alcanza pasajes internos
• Contras: Ciclos largos, arrastre de medio abrasivo, limitado en rebabas superiores a 1.5 mm
• Rango de precios: 10 000 € a 60 000 €

2. Máquinas de paso continuo con cinta y cepillo

Cintas abrasivas (grano 36 a 120 para trabajos de fundición) o cepillos giratorios montados sobre una cinta transportadora o una bancada oscilante. Las piezas pasan por uno o varios cabezales de procesamiento en un flujo continuo. Fabricante líder: Dingzhu [4].

• Mejor para: Piezas fundidas planas o contorneadas – discos de freno, colectores, componentes de chasis
• Materiales: Todos los metales férreos y no férreos
• Rendimiento: 3 a 15 segundos por pieza
• Pros: Mayor rendimiento para piezas planas; excelente para rebabas de hasta 3 mm; coste por pieza consistente
• Contras: Solo superficies planas; reemplazo de cinta cada 4 a 40 horas; generación de polvo
• Rango de precios: 30 000 € a 120 000 €

3. Celdas robóticas de desbarbado

Robots industriales de seis ejes equipados con herramientas de desbarbado conformes montadas en husillo, fresas de carburo, muelas abrasivas o cepillos de alambre. Las celdas modernas incorporan detección de fuerza-par para control adaptativo de la trayectoria. El coste de implementación ha disminuido aproximadamente un 30 % desde 2020 [5].

• Mejor para: Piezas fundidas 3D complejas con características de difícil acceso; producción de modelos mixtos
• Materiales: Todos los metales fundidos
• Tiempo de ciclo: 20 segundos a 5 minutos por pieza
• Pros: Extrema flexibilidad – docenas de números de pieza; precisión de +/-0,1 mm; huella compacta
• Contras: 80 000 € a 250 000 €+ inicial; se requiere programación especializada; gestión del desgaste de herramientas

4. Desbarbado térmico (TED)

Las piezas se sellan en una cámara de combustión. Se enciende una mezcla de gas dosificada con precisión (gas natural + oxígeno). La onda de choque térmica (hasta 3.000 grados C durante ~20 milisegundos) vaporiza rebabas finas sin afectar la pieza principal [6].

• Mejor para: Pasajes internos, orificios transversales, cavidades ciegas inalcanzables por métodos mecánicos
• Pros: Alcanza todas las superficies accesibles por gas; ciclos de 10 a 30 segundos; desgaste cero de la herramienta
• Contras: $150K a $400K de capital; permisos de seguridad de gas; no para fundiciones de pared delgada de menos de ~3 mm; limitado a rebabas de menos de 0.8 mm

5. Desbarbado Electrolítico (ECD)

Un electrodo conformado disuelve el material de la rebaba mediante disolución anódica utilizando corriente continua de bajo voltaje (5 a 30V, 50 a 500A). Produce radios de borde de R 0.05 a 0.2 mm [7].

• Mejor para: Desbarbado de precisión de orificios taladrados transversalmente, estrías, intersecciones de engranajes
• Materiales: Todos los metales conductores (acero, hierro, aluminio, latón)
• Pros: Sin HAZ, sin fuerza mecánica, bordes sin rebabas siempre
• Contras: Electrodo personalizado por pieza ($500 a $5K); específico del material; operación secundaria

6. Desbarbado con Chorro de Agua

Chorros de agua a alta presión (100 a 300 bar) cortan rebabas finas y sueltas. No se utilizan medios abrasivos.

• Mejor para: Rebabas finas en cavidades internas; piezas de aluminio y zinc fundido a presión
• Pros: Costo de herramienta cero por pieza; sin calor; alcanza cualquier ubicación dirigida
• Contras: Ineficaz en rebabas de más de 0.5 mm; se necesita prevención de óxido para piezas ferrosas; no es autónomo

7. Desbarbado Criogénico

Las piezas se enfrían a -120 a -190 grados C utilizando nitrógeno líquido, fragilizando las rebabas finas. Luego, las piezas se tamborean para romper las rebabas frágiles.

• Mejor para: Rebabas finas en fundiciones a presión no ferrosas (zinc, aluminio, magnesio)
• Pros: Fractura limpia; bueno para geometrías complejas; sin marcas mecánicas
• Contras: 0,50 € a 2,00 € por kg de coste de LN2; no para férricos; no efectivo por encima de 0,5 mm de rebaba

8. Estaciones manuales y semiautomáticas

Estaciones de trabajo de diseño ergonómico con amoladoras neumáticas, lijadoras de banda y utillajes. Las estaciones modernas incluyen extracción de polvo y herramientas con control de par.

• Mejor para: Menos de 5.000 piezas/año; fundiciones masivas de más de 100 kg; prototipos y retrabajos
• Inversión: $2K a $15K por estación
• Pros: Menor capital; máxima flexibilidad; sin programación
• Contras: Mano de obra a $30-$50/h por operador; la calidad varía; riesgo de lesiones ergonómicas [8]

6 Factores Clave al Elegir una Máquina de Desbarbado para Fundición

Los tipos de tecnología son el menú. Estos seis factores son cómo haces tu pedido.

1. Volumen de Producción

• Menos de 5,000 piezas/año – Tumbadoras vibratorias manuales o pequeñas
• De 5,000 a 50,000 piezas/año – Cestas vibratorias o máquinas de cinta/cepillo
• De 50,000 a 500,000 piezas/año – Celdas automatizadas. Retorno de inversión de 12 a 24 meses
• Más de 500,000 piezas/año – Líneas de alta velocidad con manejo integrado

2. Tamaño y peso de la pieza

Las cestas vibratorias maximizan en ~20 cm / 8 kg por pieza. Las piezas más grandes necesitan cinta de alimentación continua o celdas robóticas con posicionadores. Las fundiciones de más de 100 kg requieren robótica de alta resistencia o estaciones manuales con asistencias mecánicas.

3. Complejidad y Geometría de la Pieza

• Geometría plana simple (discos de freno, soportes) – alimentación por cinta/cepillo a $0.05-$0.20/pieza
• Formas 3D complejas (carcasas de bomba, cuerpos de válvula) – robótico o térmico
• Pasajes internos – solo TED, ECD o chorro de agua

4. Severidad de Rebaba y Material

• Menos de 0.3 mm: Vibratorio, térmico, criogénico o cepillo
• 0.3 a 1.5 mm: Cinta/cepillo, rectificado robótico, vibratorio con medios cerámicos
• Más de 1.5 mm / tocones de alimentador: Métodos mecánicos – cinta o robótico con carburo
• Materiales duros (acero, hierro dúctil): Cinta con cintas de zirconia; robótico con carburo; ECD
• Materiales blandos (aluminio, latón): Cepillo, vibratorio o criogénico

5. Calidad de Borde y Tolerancias Requeridas

• Borde de seguridad con rotura (R 0,1-0,5 mm): Vibratorio o cepillo (según ISO 13715)
• Borde funcional (R menor a 0,1 mm, +/-0,05 mm): Robótico o ECD
• Acabado cosmético: Cinta/cepillo con grano fino o vibratorio de dos etapas
• Sin rebaba (superficies de sellado): Solo ECD o TED

6. Costo Total de Propiedad (TCO)

El precio de compra es del 20 al 40% del TCO a 5 años [9]. Ejemplo para 80,000 piezas/año:

Marco de Decisión Práctico: 7 Pasos

1. Audita tu línea base. Rastrea el tiempo por pieza, tasa de defectos, retrabajo y horas de operador durante un mes.
2. Realiza un análisis de Pareto. 20% de números de pieza probablemente generan 80% de mano de obra. Comienza allí.
3. Define los requisitos imprescindibles. ¿Radio mínimo de borde? ¿Zonas prohibidas? ¿Acabado superficial Ra?
4. Lista corta de 2-3 tecnologías que coincidan con tu volumen, complejidad, material y perfil de calidad.
5. Envía muestras para prueba. Los proveedores eliminarán rebabas de tus fundiciones reales sin costo.
6. Modela los aspectos financieros. Utiliza el marco de TCO mencionado arriba. Ejecuta el VAN a 5 años.
7. Construye un plan por fases. Comienza con las piezas de mayor volumen y más sencillas para una recuperación rápida.

Preguntas para hacer a cada proveedor

• “Muéstrenos fundiciones de otros hornos. ¿Cuáles fueron los tiempos de ciclo y la vida útil de los consumibles?” – Busque experiencia relevante en aleaciones.
• “¿Cuál es la vida esperada de la correa/cepillo/medio en nuestro material específico?” – La variable TCO #1.
• “¿Cómo maneja su sistema la variación de la pieza en la cantidad de rebaba en el grosor?” – Las piezas reales varían; la automatización rígida falla.
• “¿Cuál es el tiempo total de cambio entre dos números de pieza?” – Si produce más de 20 piezas, esto importa más que el tiempo de ciclo.
• “¿Qué capacitación proporciona para operadores y personal de mantenimiento?” – Una máquina compleja sin capacitación es un pisapapeles.
• “¿Podemos visitar otra fundición que utilice su equipo?” – Si dudan, pregunte por qué.

Tendencias emergentes en desbarbado de fundiciones (2026)

• Desbarbado guiado por visión con inteligencia artificial. Sistemas como los de Dingzhu utilizan visión artificial para localizar rebabas de posición variable en tiempo real y adaptar las rutas del robot. Reduce el tiempo de programación hasta en un 80% para producción de modelos mixtos [10].
• Herramientas conformes controladas por fuerza. La detección de fuerza en tiempo real ajusta la presión de la herramienta cientos de veces por segundo, compensando la variación en la fundición.
• Acabado vibratorio en seco. Elimina el agua, los compuestos y el tratamiento de aguas residuales. Reduce los costes operativos en un 15 a 25% [11].
• Inspección en línea. Estaciones de visión o láser tras el desbarbado cierran inmediatamente el ciclo de calidad.
• Simulación de gemelo digital. Simulación completa del recorrido de desbarbado y estimación del tiempo de ciclo antes de poner en marcha el hardware.

La barrera de automatización para fundiciones es más baja que nunca. Incluso fundiciones con alta variabilidad en las piezas y de 10K a 50K piezas/año pueden justificar ahora la robótica.

Conclusión: Tu próximo paso

Elegir la máquina de desbarbado adecuada para su fundición se reduce a emparejar la tecnología con su mezcla específica de volumen, geometría, material, requisitos de calidad y restricciones de TCO. No existe una máquina universalmente mejor, solo la mejor opción para su operación.

Su plan de acción:

1. Audite su costo actual de desbarbado por pieza
2. Clasifique sus 5 principales piezas por volumen y geometría
3. Haga una lista corta de 2-3 tipos de tecnología usando esta guía
4. Envíe piezas para pruebas de muestra con proveedores
5. Modelice el TCO a 5 años
6. Comience con un proyecto piloto en su pieza simple de mayor volumen

La industria de fundiciones ha invertido poco en automatización de desbarbado. Si sus competidores aún no han automatizado, lo harán, y la ventaja de costo se acumula cada año.
